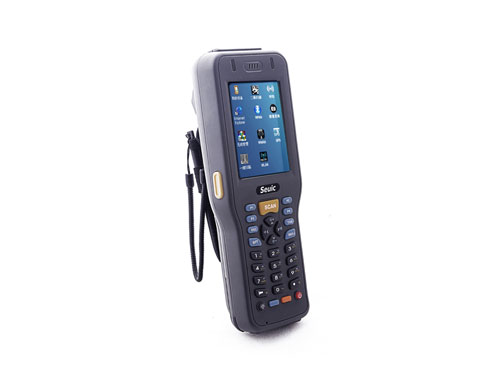

AUTOID 7P系列物联网手持采集终端
|
|
一、AUTOID7p性能、物理及使用环境参数
|
CPU
|
Marvell Intel XScale ™ PXA3XX 806 Mhz
|
|
操作系统
|
Microsoft Windows CE 或Microsoft Windows Mobile
|
|
RAM
|
256MB
|
|
ROM
|
256MB
|
|
用户存储扩展
|
Micro SD Card兼容32GB SDHC compatible，标配4GB
|
|
接口/通信
|
RS232、USB2.0 FullSpeed
|
|
键盘
|
29键(标配)P+R材料
|
|
LED透光（按键带背光）
|
|
显示屏幕
|
2.8英寸工业级彩色液晶显示屏，65536色
|
|
240(W)×320(L)(QVGA size)
|
|
电源
|
可拆卸3.7V 2700mAh锂离子充电电池
|
|
快速充电支持：2700mAh/4小时充电时间
|
|
充电接口：专用工业级充电接口
|
|
内置备份电池：不可拆卸3.7V/55mAh锂离子充电电池
|
|
续航能力
|
持续工作：6小时（显示屏常亮，每小时600次扫描及WLAN传输）；
系统维持：60分钟（无主电池）；
RTC时间保持：48小时（无主电池）；
休眠待机：不小于200小时（离线）；不小于100小时（GPRS在线）；不小于50小时（EVDO在线）
|
|
通知方式
|
声音提示
振动提示
充电指示灯
条码扫描指示灯
电池盖检测指示灯
|
|
音频
|
内置扬声器；可外扩有线耳机
|
|
尺寸
|
上：180mm(长)×66.6mm(宽)×47.8mm(厚)
|
|
下：180mm(长)×56mm(宽)×31mm(厚)
|
|
重量(含标准电池)
|
330g±5g（含电池，依据配置不同，略有差别）
|
|
工作温度
|
-20℃至+50℃
|
|
储存温度
|
-40℃至+60℃（含电池）
-40℃至+70℃（不含电池）
|
|
湿度
|
5% to 95% RH 无凝露状态
|
|
防水防尘工业等级
|
IP65
|
|
跌落测试
|
能经受多次从1.5米(5英尺)高度坠落
|
|
抗震和抗冲击
|
1000次 0.5米滚动（相当于2000次撞击）
|
|
静电放电(ESD)
|
±15kV空气放电，±8kV直接放电
|
二、 AUTOID7P数据采集功能参数
|
功能1
|
一维高级激光扫描引擎SE955 内部编码S1
|
|
光学分辨率
|
0.004英寸最小条宽
|
|
旋转视角
|
偏离垂直角度±35°
|
|
上下倾斜视角
|
偏离正常角度±65°
|
|
左右偏移视角
|
偏离正常角度±50°
|
|
环境光
|
太阳光:10,000ft. Candles(107,640Lux)
|
|
人造光:450ft.candles(4,844Lux)
|
|
扫描景深
|
15.2cm(4mil)，64.1cm(55mil)
|
|
扫描频率
|
每秒扫描最小92，典型104，最大116次(双向)
|
|
扫描宽度
|
47°，35°
|
|
激光功率
|
0.7mw±0.1mw
|
|
支持符号
|
UPC-A，UPC-E，EAN-8，EAN-13，Code 128，Code 39， Code 93，Code 11，Codabar，Interleaved 2 of 5，Discrete 2 of 5，Chinese 2 of 5，MSI，RSSI等
|
|
可选子型号SE965
（内部编码1S-1）
|
适用于远距离一维条码扫描
|
|
功能2
|
二维扫描引擎 Honeywell5100 内部编码S2
|
|
视域
|
水平方向:39.6°，垂直方向:25.7°
|
|
图像分辨率
|
752(H)×480(V)像素Wide
|
|
旋转视角
|
360°
|
|
上下倾斜视角
|
偏离正常±60°
|
|
左右偏移视角
|
偏离正常±60°
|
|
引擎前焦距
|
标准:8英寸,最佳:5.3英寸，高密度条码：2.9英寸
|
|
对焦环境(VLD)
|
655nm±10nm
|
|
照度环境(LED)
|
635nm±5nm
|
|
环境光（太阳光）
|
9000 ft. Candles(96,900Lux)
|
|
支持符号
|
一维编码：Aztec Mesas、Codabar、Codablock F、Code 11、Code 128、ISBT 128、
GS1-128、Code 16K、Code 32 pharmaceutical(PARAF) 、Code 39(supports Full ASCIImode)、Code 49、Code 93 and 93i、Composite Symbology、EAN13(including BooklandEAN) 、EAN-8 、Interleaved 2 of 5( 交叉25 码) 、Matrix 2 of 5 、MSI 、Plessy Code 、PosiCode 、Reduced Space Symbology(RSS-14,Rss Limited,RSS Expanded)(GS1DataBar)、Straight 2 of 5 、IATA、Straight 2 of 5、Industrial、Telepen、Trioptic Code、UPC-A、UPC-A with Extended Coupon Code(UCC Coupon Code)、UPC-E、UPC-E1、Inverse 1D
|
|
二维编码：Aztec Code、DataMatrix、MaxiCode、MicroPDF417、OCR-A、OCR-B、
PDF417、QRCode、MiroQRTCIF Linked Code 39(TLC 39)、Inverse 2D
|
|
邮政编码： 4-CB (4-State Customer Barcode) (Posta US4) (USPS 4-State) 、AustralianPost、British Post (UK Postal) (BPO 4-State)、Canadian Post、China Post、ID-tag (UPU4-State)、Japanese Post 、KIX (Netherlands) Post (Dutch Postal) 、Korea Post 、PlanetCode (U.S.Planet)、Postn（U.S.Postnet)
|
|
可选子型号SR
（内部编码2S-1）
|
适用于低/中密度标准范围的一维/二维条码扫描
|
|
可选子型号SF
（内部编码2S-2）
|
适用于中/高密度一维/二维条码扫描
|
|
可选子型号HD
（内部编码2S-3）
|
适用于超高密度一维和二维条码扫描
|
|
功能3
|
二维激光扫描引擎 SymbolSE4500 内部编码S5
|
|
传感器分辨率
|
752(H)×480(V)像素Wide VGA
|
|
旋转视角
|
360°
|
|
上下倾斜视角
|
偏离正常±60°
|
|
左右偏移视角
|
偏离正常±60°
|
|
对焦环境(VLD)
|
655nm±10nm
|
|
照度环境(LED)
|
635nm±5nm
|
|
环境光（太阳光）
|
9000 ft. Candles(96,900Lux)
|
|
可选子型号SR
（内部编码5S-1）
|
专为低/中密度标准范围的一维/二维条码扫描而优化
|
|
可选子型号DL
（内部编码5S-2）
|
专为中到高密度一维/二维条码以及驾照和其他身份证件上的 PDF 条码而优化，是门禁和出入境身份管理的理想之选；医疗保健护理点应用中的患者腕带和单位剂量；电子行业中常见的高密度条码
|
|
可选子型号HD
（内部编码5S-3）
|
专为超高密度一维和二维条码以及制造业中的直接部件标记而优化设计
|
三、 AUTOID7P无线数据通信功能参数
|
功能1
|
无线局域网 WIFI 内部编码W1
|
|
协议
|
IEEE 802.11b/g/n
|
|
频率范围
|
取决于国家(地区)，通常为2.4至2.5GHz
|
|
通道数
|
CH1~CH14
|
|
安全性
|
OPEN、WEP、WPA-PSK（TKIP）、WPA2-PSK（TKIP+AES）OPEN、WEP、WPA2-PSK（TKIP+AES）、TLS、TTLS (MS-CHAP),、TTLS(MS-CHAP v2)、TTLS (CHAP)、TTLSMD5、TTLS-PAP、PEAP-TLS、PEAP(MS-CHAP v2)、WPA-AES、支持CCX v4等
|
|
输出功率
|
802.11b /11Mbps : 15 dBm ± 1.5 dB @ EVM ≤ -9dB
|
|
802.11g /54Mbps : 15 dBm ± 1.5 dB @ EVM ≤-25dB
|
|
802.11n /65Mbps : 15 dBm ± 1.5 dB @ EVM ≤-28dB
|
|
灵敏度
|
802.11b @8% PER：
- 1Mbps PER @ -93 dBm, typical
|
|
802.11g @10% PER：
- 6Mbps PER @ -89 dBm, typical
|
|
802.11n @10% PER：
- MCS=0 PER @ -86 dBm, typical
|
|
传输距离
|
大于150米（工业级AP，空旷地域）
|
|
速率
|
802.11b : 1, 2, 5.5, 11Mbps
802.11g : 6, 9, 12, 18, 24, 36, 48, 54Mbps
802.11n: 6.5, 13, 19.5, 26, 39, 52, 58.5, 65Mbps（20MHz ,Long GI,800ns)
802.11n : 7.2, 14.4, 21.7, 28.9, 43.3, 57.8, 65,72.2Mbps（20MHz ,short GI,400ns)
|
|
功能2
|
无线局域网 WIFI 内部编码W2
|
|
协议
|
IEEE 802.11b/g
|
|
频率范围
|
取决于国家(地区)，通常为2.4至2.5GHz
|
|
通道数
|
CH1~CH14
|
|
安全性
|
OPEN、WEP、WPA-PSK（TKIP）、WPA2-PSK（TKIP+AES）OPEN、WEP、WPA2-PSK（TKIP+AES）、TLS、TTLS (MS-CHAP),、TTLS(MS-CHAP v2)、TTLS (CHAP)、TTLSMD5、TTLS-PAP、PEAP-TLS、PEAP(MS-CHAP v2)、WPA-AES、支持CCX v4等
|
|
输出功率
|
802.11b：typical 19dBm ± 1.5dBm
|
|
802.11g：typical 15dBm ± 1.5dBm
|
|
灵敏度
|
Typical：
1 Mbps： -96 dBm
6 Mbps： -94 dBm
54 Mbps： -75 dBm
|
|
传输距离
|
大于170米（工业级AP，空旷地域）
|
|
速率
|
802.11b：1, 2, 5.5, 11 Mbps
802.11g：6, 9, 12, 18, 24, 36, 48, 54 Mbps
|
|
天线
|
内置式双天线
|
|
功能3
|
无线广域网 GPRS 内部编码G1
|
|
频率
|
850/900/1800/1900MHz
|
|
发射功率
|
Class 4 (2W)：GSM850和GSM900
|
|
Class 1 (1W)：DCS1800和PCS1900
|
|
数据特性
|
GPRS 数据下行传输最大：85.6kbps（Class 12，上下行对称）
GPRS 数据上行传输最大：85.6kbps（Class 12，上下行对称）
编码格式：CS-1;CS-2;CS-3;CS-4
|
|
功能4
|
无线广域网 EVDO 内部编码E2
|
|
频率
|
800MHz
|
|
发射功率
|
CDMA 800Mhz：+23dBm（Power Class 3）
|
|
数据特性
|
IS-856-0协议标准：
IS-856-A协议标准：
|
|
功能5
|
无线个域网 蓝牙 内部编码BT
|
|
标准
|
Bluetooth 2.1 (EDR)
|
|
功率
|
Class 2
|
|
距离
|
大于20米（工业级蓝牙适配器）
|
四、 AUTOID7P第三方应用开发支撑
|
系统软件开发
|
东大集成SDK
|
|
系统编程环境
|
eMbedded Visual C++ 4.0
|
|
Visual Studio 2008（支持.NET CF 3.5）
|
五、 AUTOID7P外部设备和配件
|
标准配件
|
通用适配器×1、数据通信线×1、触摸笔×1、笔绳×1、手带×1、电池×1
|
|
自选配件
|
单体电池座充、底座、车载充电器、多功能背包、电池四连充电器、蓝牙打印及刷卡器等
|
六、 AUTOID7P系列产品规范
|
电信设备进网许可认证；UN38.3电池认证；IP65检测报告； CCC标准认证；电子信息产品污染控制标识；CE认证
|
|
|
| |
 |
|
