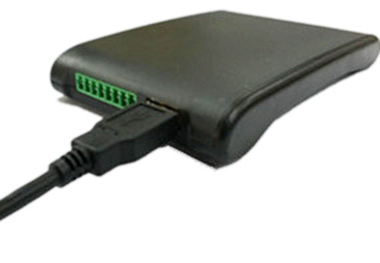

型号：U9800
尺寸：122.4mmx84mmx20mm
简介
U9800是一款高性能的超高频RFID读写器，完全自主知识产权设计，基于高集成度的RFID引擎ASIC设计，结合专有的高效处理算法，在保持高识读率的同时，实现对电子标签的快速读写处理，可广泛应用于个人身份识别、会议签到系统、门禁系统、防伪及生产过程控制等多种无线射频识别（RFID）应用系统。
特点
•完全自主知识产权设计
•充分支持EPC C1G2（ISO18000-6C）协议
•工作频率902～928MHz或865～868MHz（可以按不同国家或地区要求调整）
•支持定频或跳频发射工作方式
•读取距离从10～300CM（可以根据不同场合的需要进行调整）
•多标签识别性能＞50张标签
•标签识别速度＞50张/秒
•标签缓存容量：370张@最长128bitsEPC或120张@最长496bitsEPC
•低功耗设计，支持USB接口供电或外接单＋9V供电
•支持RSSI
•2路GPIO通用输出接口
•支持USB（虚拟串口）、RS232串行通讯、韦根（可选）以及USB HID仿真键盘（可选）接口
•稳定性高，室温下长期连续满负荷工作不发热
•可连续24小时×365天工作
•支持firmware在线升级

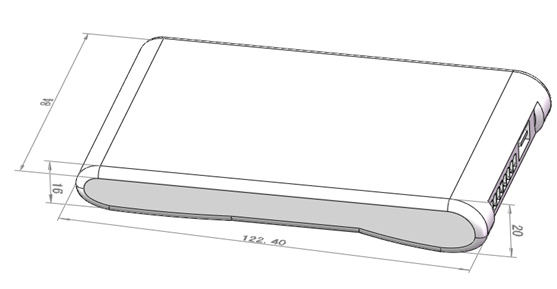

机械特性（单位mm）：
电特性
•极限参数
|
项目
|
符号
|
数值
|
单位
|
|
电源电压
|
VCC（USB供电）
|
6
|
V
|
|
VCC（外接供电）
|
12
|
|
工作温度
|
TOPR
|
-10～+70
|
℃
|
|
贮藏温度
|
TSTR
|
-20～+85
|
℃
|
•规格
|
项目
|
符号
|
最小
|
典型
|
最大
|
单位
|
|
电源电压
|
VCC（USB供电）
|
4.5
|
5
|
5.5
|
V
|
|
VCC（外接供电）
|
7
|
9
|
12
|
|
工作电流
|
IC
|
|
180
|
200
|
mA
|
|
工作频率*
|
FREQ
|
902
|
|
928
|
MHz
|
|
RF功率
|
PRF
|
0
|
|
26
|
dBm
|
|
RF功率精度
|
AP
|
|
+/-1
|
|
dB
|
|
RF功率平坦度
|
FP
|
|
+/-0.2
|
|
dB
|
|
接收灵敏度
|
SR
|
|
-70
|
|
dBm
|
|
尺寸
|
L×W×H
|
|
122.4*84*20
|
|
mm
|
*欧标频段865~868MHz可选
接口

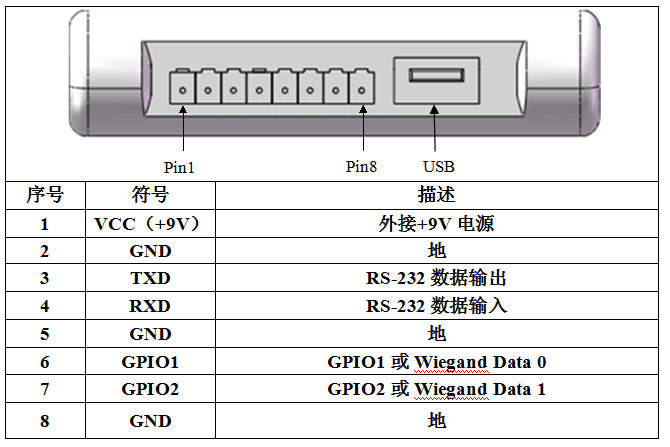

1.插座接口定义

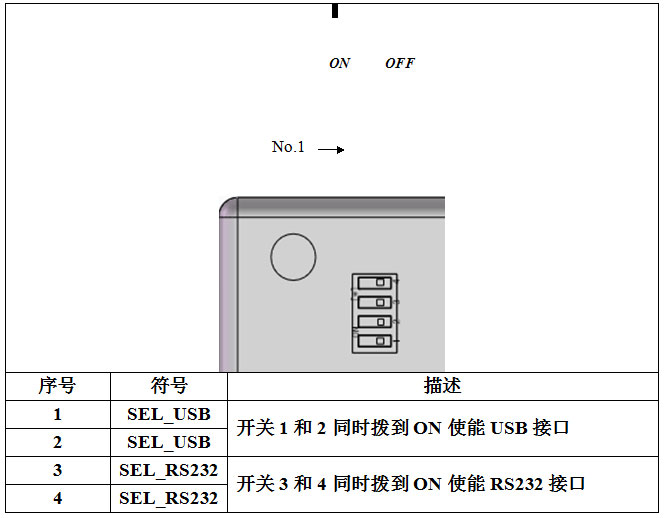

2.背面拨码开关定义
|
