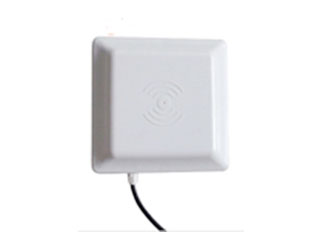

UHF超高频电子标签一体机
型号：1000C
尺寸：235mmx235mmx57mm
净重：2600g
简介
1000C是一款高性能的UHF超高频电子标签一体机，完全自主知识产权设计，结合专有的高效信号处理算法，在保持高识读率的同时，实现对电子标签的快速读写处理，可广泛应用于物流、车辆管理、防伪系统及生产过程控制等多种无线射频识别（RFID）系统。
特点
完全自主知识产权设计；
充分支持符合ISO18000-6B、EPC CLASS1 G2标准的电子标签；
工作频率902～928MHz(可以按不同国家或地区要求调整)
以广谱跳频(FHSS)或定频发射方式工作；
输出功率达至30dBm（可调）；
8dbi天线配置，典型读取距离1~8米(*有效距离与协议格式、外接天线、电子标签及工作环境有关)；
支持自动方式、交互应答方式、触发方式等多种工作模式；
低功耗设计，单＋9V电源供电；
支持RS232、RS485、韦根、RJ45等多种用户接口；
提供动态连接库（DLL）及演示软件源代码，支持二次开发。
电特性
极限参数
|
项目
|
符号
|
数值
|
单位
|
|
电源电压
|
VCC
|
16
|
V
|
|
工作温度
|
TOPR
|
-10~+60
|
℃
|
|
贮藏温度
|
TSTR
|
-25~+80
|
℃
|
规格
除特别说明，所示规格取自TA＝25℃及VCC＝+9V工作条件下
|
项目
|
符号
|
最小
|
典型
|
最大
|
单位
|
|
电源电压
|
VCC
|
8
|
9
|
12
|
V
|
|
工作电流
|
IC
|
|
350
|
650
|
mA
|
|
工作频率
|
FREQ
|
902
|
|
928
|
MHz
|
|
有效距离*
|
DIS
|
800
|
1000
|
|
cm
|
*有效距离与协议格式、外接天线、电子标签及工作环境有关。
接口
|
项目
|
描述
|
|
红
|
+9V
|
|
黑
|
GND
|
|
黄
|
韦根DATA0
|
|
蓝
|
韦根DATA1
|
|
紫
|
RS485 R+
|
|
橙
|
RS485 R-
|
|
棕
|
GND
|
|
白
|
RS232 RXD
|
|
绿
|
RS232 TXD
|
|
灰
|
外部触发（TTL电平）
|
|
